日本COCORESEARCH可可里萨奇SVC、VC系列流量传感器
高速高精度测量与控制小~大流量的瞬时和累积流量
SVC系列
这是一种螺丝式体积流量传感器，配有两个精密加工的螺旋齿轮。 它具有宽广的可测量流量范围、高精度、低压力损失和低噪声，适合多种液体。
与cocores研究流量计（TDP系列/碳纳米管系列）结合使用时，可用于高速高精度地测量和控制从小到大流量的瞬时和累积流量。
|
取付/設置方向(向き)
|
任意
|
|
流量の流れ
|
双方向
|
|
取付方法
|
ねじ込み、SAE-フランジ、DIN-フランジ
|
|
*大使用圧力
|
SVC4 pmax = 400 bar
|
|
SVC10、SVC40 pmax = 250 bar
|
|
SVC100 pmax = 140 bar
|
|
SVC250 pmax = 40 bar
|
|
*大圧力損失
|
瞬時 25 bar
|
|
平常時 7 bar (at 50% of the max. flow rate)
|
|
SVC100 （ 防爆仕様） 10 bar
|
|
仕様流体粘度
|
1～1,000,000mm2/s (流体/条件により)
|
騒音レベル
（*大流量時）
|
SVC10 LWA = 46 dB
|
|
SVC40 LWA = 52 dB
|
|
|
|
材質
|
ハウジングと
フランジ
|
EN-GJS-400-15 (GGG-40)
|
|
ヘリカルギア
|
調質鋼
|
|
ベアリング
|
調質鋼
|
|
O－リング
|
FKM、EPDM、FEP( 仕様に応じてその他材質も対応)
|
|
|
|
|
許容温度範囲
|
|
シール材質
|
FKM
|
EPDM
|
FEP
|
FKM低温
|
|
|
周囲温度
|
－15～＋80℃
|
－30～＋80℃
|
－30～＋80℃
|
－40～＋80℃
|
|
流体温度/
標準タイプ
|
－15～＋120℃
|
－30～＋120℃
|
－30～＋120℃
|
－40～＋120℃
|
|
流体温度/
高温タイプ
|
－15～＋150℃
|
N/A
|
－30～＋150℃
|
－40～＋150℃
|
|
高温タイプ
K バージョン
|
N/A
|
N/A
|
－30～＋220℃
|
N/A
|
|
|
防爆仕様
|
－15～＋80℃
|
－30～＋80℃
|
－30～＋80℃
|
N/A
|
|
|
|
|
|
動作特性
|
|
サイズ
|
1歯の容積値
|
分解能
(パルス数/L)
|
分解能
（4逓倍）＊
|
精度 at≧20mm2/s
％
|
回転開始流量
|
流量測定範囲
L/min
|
|
水平L/min
|
垂直L/min
|
|
4
|
0.255
|
3921.6
|
15686.3
|
±0.3
|
0.03
|
0.01
|
0.4～60
|
|
10
|
1.418
|
705.2
|
2820.9
|
±0.2
|
0.05
|
0.02
|
1.0～150
|
|
40
|
5.130
|
194.9
|
779.7
|
±0.2
|
0.10
|
0.02
|
4.0～600
|
|
100
|
9.82
|
101.8
|
407.3
|
±0.2
|
0.15
|
0.03
|
10.0～1500
|
|
10.0～1000
|
|
250
|
18.25
|
54.8
|
219.2
|
±0.2
|
0.90
|
0.06
|
25.0～3750
|
|
 注）SVC10およびSVC40の防爆仕様は、標準仕様になります。
＊2相90°位相差信号の検出にて、4逓倍計測可能
|
VC系列
这是一个由两个齿轮组成的体积流量传感器。 每个齿轮的转动由壳体内的两个旋转传感器检测，每个齿轮的体积值以电信号（脉冲）形式输出，实现高分辨率和高精度的双向流动测量。

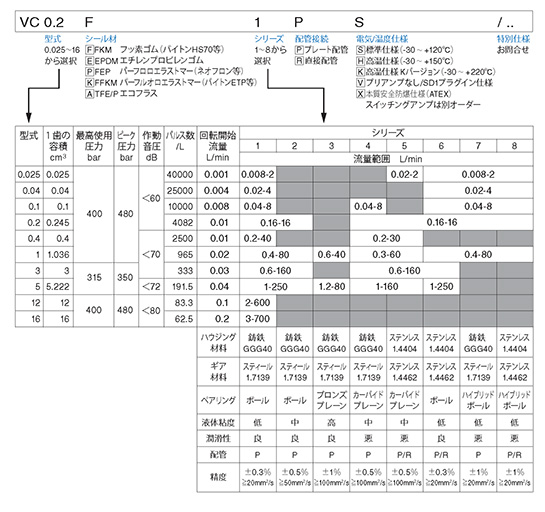

◆ 模型示例：本例中为“VC系列，型号0.2，密封材料Viton系列1，
板连接，标准温度规格，标准产品。”
|
|
|
Byton
|
乙烯-丙烯
|
特氟龙
|
|
环境温度
|
-15 ~ +80°C
|
-30 ~ +80°C
|
-30 ~ +80°C
|
|
液体温度 / 标准型
|
**、二、六、七、八季
|
-15 ~ +120°C
|
-30 ~ +120°C
|
-30 ~ +120°C
|
|
第三季、第四季、第五季
|
-15 ~ +80°C
|
-30 ~ +80°C
|
-30 ~ +80°C
|
|
液体温度/高温型
|
**、二、六、七、八季
|
-15 ~ +150°C
|
-30 ~ +130°C
|
-30 ~ +150°C
|
|
第三季、第四季、第五季
|
请联系我们
|
|
流体温度/防爆型
|
**、二、六、七、八季
|
-30 ~ +80°C
|
-30 ~ +80°C
|
-30 ~ +80°C
|
|
第三季、第四季、第五季
|
-15 ~ +80°C
|
-30 ~ +80°C
|
-30 ~ +80°C
|
